630噸油壓機|630噸四柱油壓機
630噸四柱油壓機是山東威力重工為客戶量身定做機器，本機以液體作為介質來傳遞能量,采用先進的子母缸液壓回路,油溫低,空行程速度均在10MM/秒以上,工進速度20MM/秒以下，設備待機,滑快上下移動時噪音均不超過75分貝，采用四柱三板式結構,活動板的垂直精度由四個精密導套控制,下工作面與上工作面任意點的平行精度達到0.08MM以下。
630T四柱油壓機結構簡單經濟實用，它是由上橫梁、滑塊、工作臺，立柱、主缸以及液壓系統組成。它的顯著特點是工作空間寬敞，整機結構簡單，工藝性好。機身采用上橫梁、活動橫梁，工作臺和四根立柱組成，工作缸安裝在上橫梁，活動橫梁和工作缸的活塞連接，以立柱為導向做上下運動，并傳遞工作缸的內產生力量，對于工件進行壓力加工。
本機主要用于金屬薄板零件的拉伸成型、翻遍、彎曲和沖壓等工藝，也可用于一般的壓制工藝，可根據用戶需要增加沖裁緩沖、打料、移動工作臺等裝置。除了用于鍛壓成形外，三梁四柱液壓機也可用于矯正、壓裝、打包、壓塊和壓板等。還可用于軸類零件的壓制工藝，型材的校準、扣壓、壓裝工藝以及板材零件的彎曲、爭辯、定型、壓印、套型、拉伸、可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等作業，也可以從事校正、壓裝、塑料制品及粉末制品的壓制成型作業。
YW32-630T四柱油壓機

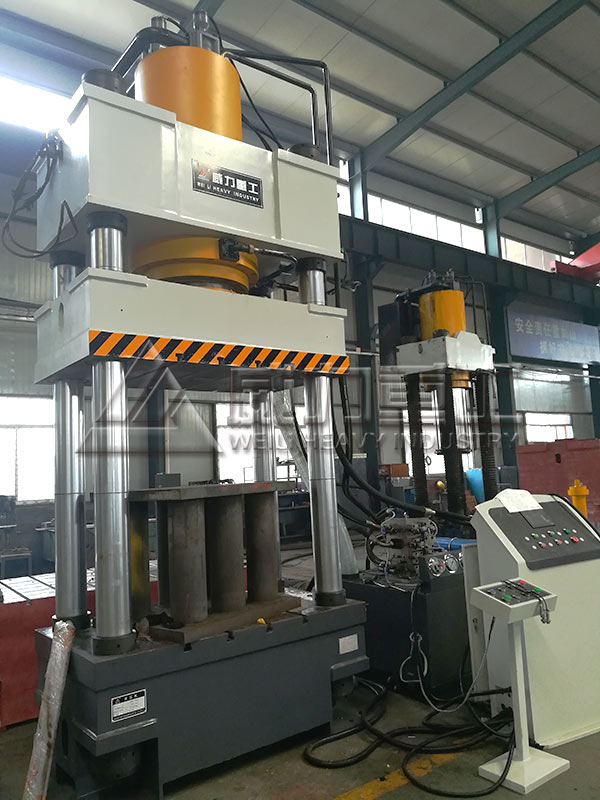

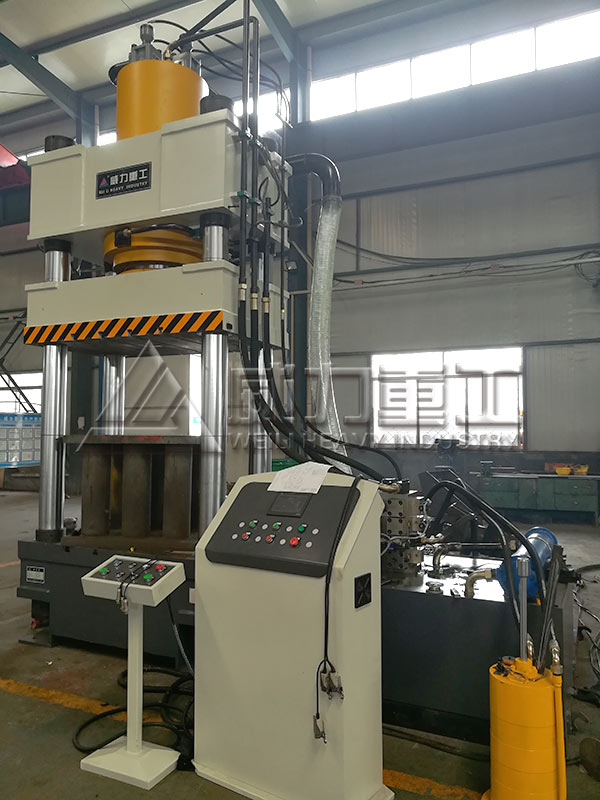

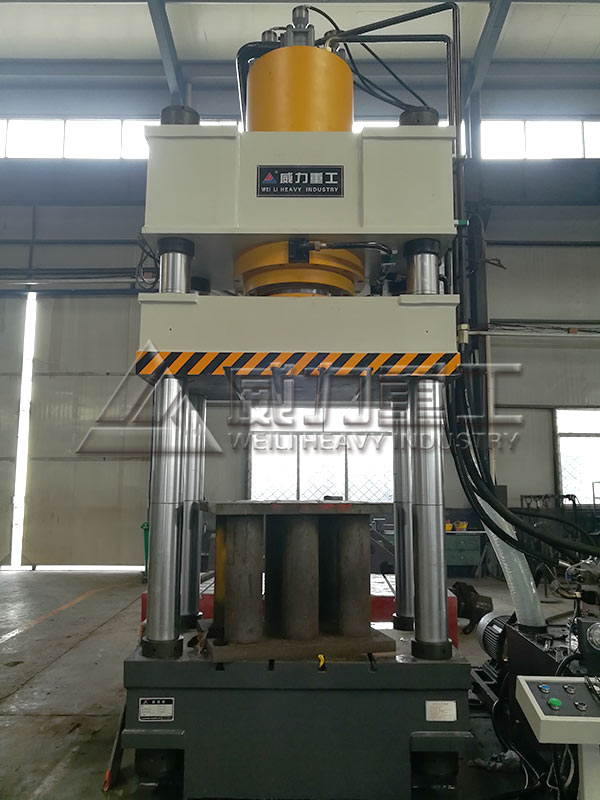

630噸四柱油壓機整機圖
1、主機部分：
1.1機身
機身各大結構件均采用鋼板焊接結構，焊接采用二氧化碳氣體保護焊，焊后消除內應力。主要部件采用先進設備進行加工，保證整機的高精度。機身預緊采用液壓螺母預緊。
設備主要結構件外觀平整，無明顯的凹凸現象，焊縫打磨平整，無焊渣和流疤現象。整機結構設計全部采用計算機優化設計，使其具有良好的強度和剛度，同時兼顧外形美觀。
1.2主油缸
主油缸采用活塞式結構，油缸缸體采用優質碳素鋼鍛件，油缸內表面經過珩磨、滾壓工藝，使液壓油缸具有足夠的強度和剛度。柱塞桿采用優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC42～50之間。油缸密封采用優質密封元件，確保密封性能可靠，使用壽命長。
2、液壓控制系統：
液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成，借助于電氣控制系統完成對液壓機各種動作的控制。
2.1液壓系統主油泵選用YCY系列恒功率軸向柱塞變量泵，先導閥采用山東濟寧泰豐系列閥，可大大提高壓機動作的穩定性及可靠性。

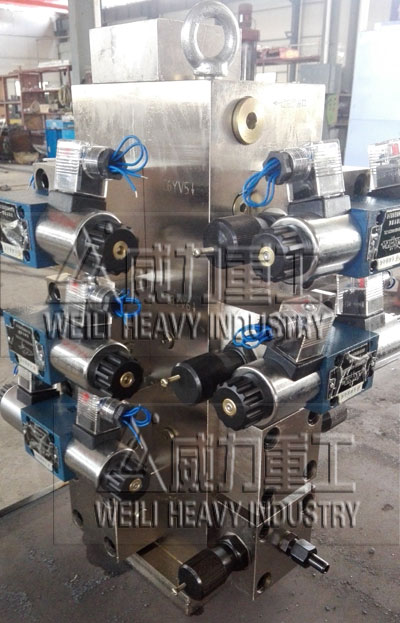

2.2液壓主控系統采用二通插裝閥集成系統。該系統具有結構緊湊、響應快、內泄小、動作靈敏可靠、流量大、抗污染能力強，使用維護方便，壽命長等優點。
2.3液壓系統的充液回路選用常閉式充液閥，滑塊快下時靠充液閥吸油，快速下降速度由油缸下腔油路中的插閥控制調節。

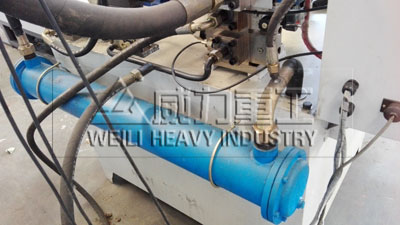

2.4冷卻過濾系統
液壓系統中設有獨立的油液水冷卻過濾裝置，以保證油液的工作溫度及清潔度。
2.5油箱
液壓控制系統的油泵電機組和液壓控制閥塊在油箱上平面有序排列。油箱為鋼板焊接結構，油箱側面開有窗口以便清洗油箱，其上還安裝有油位油溫計、空氣濾清器等，油箱安裝時進行酸洗、鈍化和防銹處理。
2.6管路
液壓管路系統密封可靠，高壓管路連接采用高壓法蘭和優質密封元件，可有效地防止?jié)B漏。管路布置整齊，并設置足夠抗震管夾，可有效地減少和控制管路振動。管路安裝時進行酸洗鈍化處理。
3、電氣控制系統
電氣控制系統分為動力系統和控制系統兩部分，動力部分包括控制總電源，各個電動機的啟停及保護開關等，大功率電動機起動采用星型三角降壓依次起動，電源采用三相四線制，AC380V，50HZ，先導電磁閥電壓為直流DC24V。

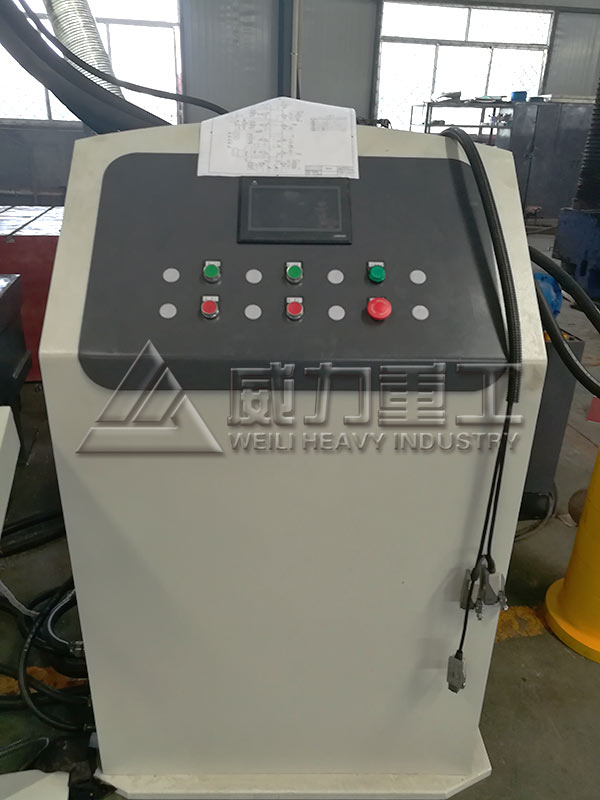

控制部分包括電氣箱、操作箱和移動按鈕站，電氣箱放在地面上，操作箱放置在機器右前立柱上，可完成對該機的全部動作的控制，操作箱可完成該機的全部動作的操作，操作箱上設有液壓機各部分動作的操作按鈕、功能轉換開關、各個電機的啟停按鈕及各部分的報警、監視指示燈等。
3.1電氣箱具有良好的密封性，能有效的防止灰塵侵入。
3.2在控制系統可對生產量進行計數。
型號：YW32-630T
系統壓力：31.5Mpa
工作臺有效面積：1000x1200
工作壓力：25Mpa
液壓缸最大行程：900mm
開口高度：1500mm
在正式工作前，首先做如下檢查工作：
1.檢查全部的螺栓、螺母及油管接頭有無松動現象特別是油泵閥門原件上的螺栓螺母檢查尤為重要，如有松動請及時擰緊，以防止機件和液壓原件早期損壞及其他事故發生
2.啟動電機進行運轉時，注意有無異?，F(xiàn)象或聲響請及時找出原因
本機的工作壓力，壓制速度，行程均可根據工藝需要在規定的參數范圍內調節。本機具有獨立的動力機構和電氣系統，并采用按鈕集中控制，可實現手動，半自動二種操作方式。可實現定壓及定程兩種壓制方式。
設備使用條件：
1、設備工作區域溫度：-10~60℃（±）
2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％
3、冷卻方式：水冷裝置
4、液壓系統使用介質：46號抗磨液壓油
