YW22-250TX2液壓校直機(汽車后橋殼校直機)
YW22-250TX2液壓校直機是山東威力重工機床有限公司為汽車后橋殼校正校平研發生產的一款手動液壓校直機。該機除了對后橋殼總成校正外，同時也可以對同等尺寸的軸類零件進行校直。

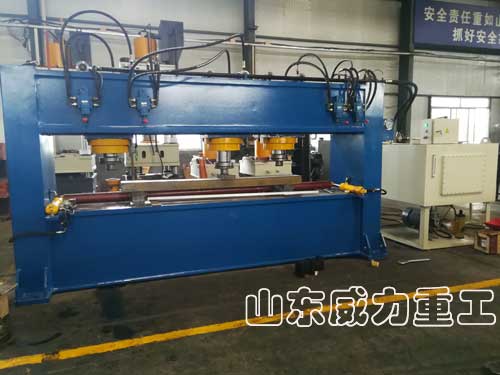

YW22-250TX2液壓校直機車間實物圖
汽車后橋殼校直機
YW22-250X2龍門校直機
YW22系列龍門校直校正機

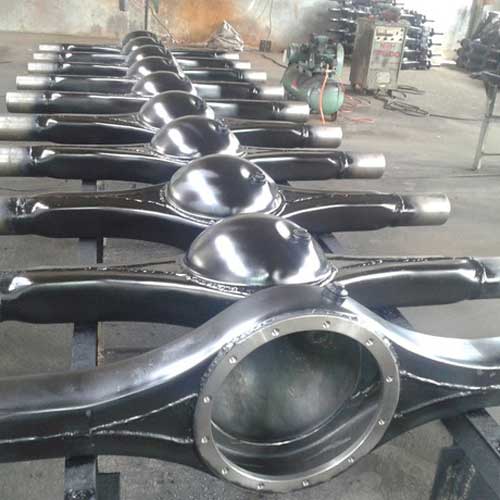

汽車后橋殼
YW22-250TX2液壓校直機主要技術參數
公稱力：2500KN×2
回程力：200KN×2
校正壓頭全行程：300mm
校正壓頭橫向移動行程：400mm
校正壓頭距龍門中心距離為：850mm，可全方位校直。
工作臺上平面距地面高度：700mm
柜式龍門最小橫向開口空間：2800mm
YW22-250TX2液壓校直機結構介紹：
1、該機床機身采用框架式焊接機身，主要結構：兩個校直獨立壓頭，兩個工件頂起油缸及頂尖等校直輔助機構，及自動送下料機構，并由液壓系統、電氣系統等控制部分組成。
2、校正輔具：由輔助升降機構、V型鐵、兩頂尖等組成。
3、機床的液壓系統壓力顯示采用.抗震壓力表顯示（兩個壓頭分別獨立安裝抗震壓力表，顯示校直壓力），各液壓系統分別安裝抗震液壓表顯示系統工作壓力，并加設開閉閥。
4、機床主要液壓控制元件優選國產名牌產品，液壓油泵為國產優質品牌(正常使用壽命2500小時)。
5、校正區兩個壓頭可以分別移動，在工件不移動的情況下，可移動壓頭來確定橋殼校正的部位,一側壓頭能夠移動的中心位置以保證校平中心。
6、頂起缸：在操作平臺上設有兩個頂起缸，便于工件的起落。
7、頂尖機構：兩頂尖由液壓缸控制同步進退，用來完成對工件的定位檢測工作。
8、機床上部設有檢查維修工作平臺及防護欄。
9、工件自動上下平臺：采用液壓控制，用來完成工件的送進退出工作。
設備安裝、調試、培訓
供貨方到訂貨方現場指導機床安裝，在供貨方指導下訂貨方完成設備的就位；設備的找正、接線、調試由供貨方負責，直到穩定生產合格零件；調試人員自帶安裝、調試所需專用工具。
在預驗收同時，供貨方負責提供訂貨方六人在設備制造廠技術培訓，做到被培訓者能掌握設備操作、調整和基本故障排除。在正式驗收時，供貨方在訂貨方現場給予相關人員進行培訓，同樣做到被培訓者能掌握設備操作、調整和基本故障排除。
